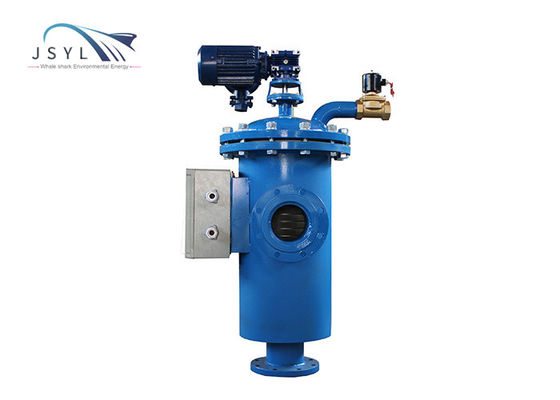

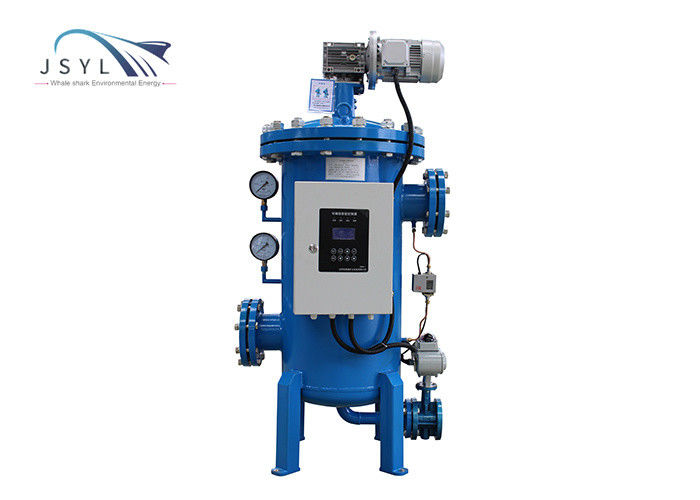

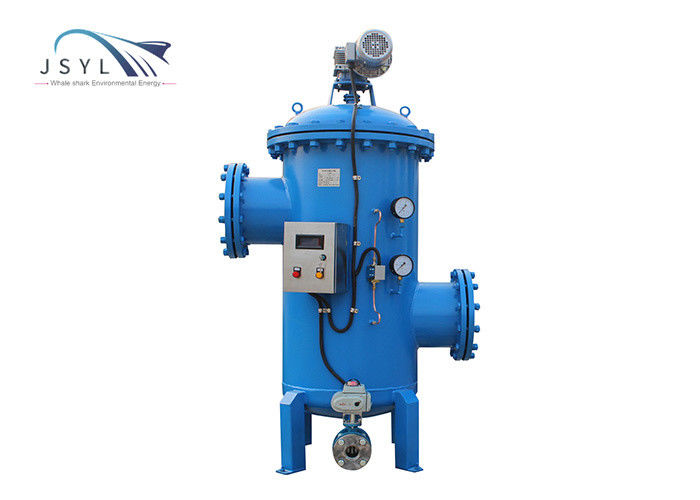

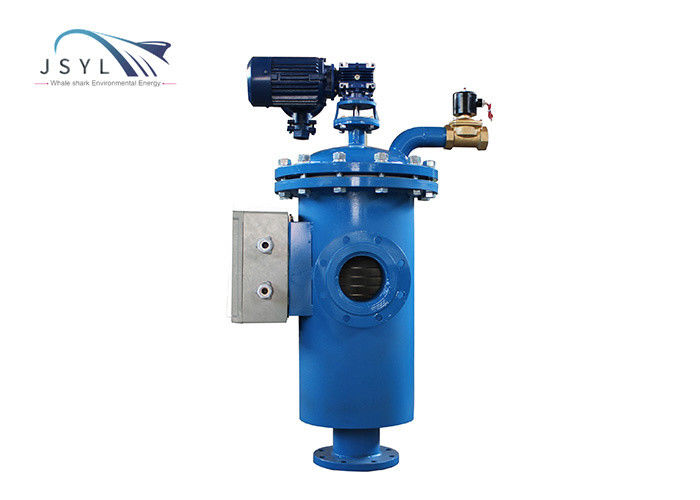

Hệ thống lọc tự động làm sạch bằng thép carbon 100um

Bàn chải tự động loại 100 micron bộ lọc công nghiệp vật liệu thép carbon


Diễn tả

Quá trình lọc:
Nước thô đi vào bên trong xi lanh màn hình từ đầu vào của bộ lọc, và chảy qua màn hình đến đầu ra của bộ lọc.Các hạt bụi bẩn bị giữ lại trên bề mặt bên trong của màn hình và tạo thành "bánh lọc", dẫn đến sự chênh lệch áp suất trên màn hình.Công tắc chênh lệch áp suất cảm nhận áp suất chênh lệch và khi nó đạt đến giá trị đặt trước, quá trình làm sạch sẽ bắt đầu.

Quy trình tự làm sạch:
Trong quá trình tự làm sạch, nước của quá trình lọc tiếp tục chảy.Van xả mở và động cơ quay chổi thép không gỉ để quét bề mặt bên trong của màn hình trụ.Các hạt mắc kẹt trên màn hình được bàn chải loại bỏ và rửa sạch khỏi van xả. Toàn bộ quá trình diễn ra trong vòng 20-30 giây, việc cấp nước không bị gián đoạn trong suốt quá trình.
Hệ thống điều khiển:
Hai loại bảng điều khiển có sẵn: PLC / bộ định thời
Chu trình tự làm sạch bắt đầu trong bất kỳ trường hợp nào sau đây

1. Nhận tín hiệu từ công tắc chênh lệch áp suất
2. Cài đặt thông số khoảng thời gian của bảng điều khiển
3. Khởi động thủ công

Nguyên lý làm việc

Chế độ làm việc bình thường:

Chất lỏng đi vào bộ lọc thân máy qua đầu vào để lọc, chất lỏng được lọc bởi lõi lọc, và các tạp chất trong chất lỏng được lắng lại trên màn lọc bằng thép không gỉ.Khi áp suất đầu vào và áp suất đầu ra đạt giá trị dải cho phép;hệ thống cần thiết bị tự làm sạch thủ công;bộ giảm tốc quay tay điều khiển bàn chải quay để làm sạch phần tử lọc;đồng thời van xả mở để xả nước thải;thời gian làm sạch (chênh lệch áp suất giữa đầu vào và đầu ra bằng 0), van đóng khi quá trình làm sạch kết thúc;bộ giảm tốc ngừng hoạt động;hệ thống trở lại trạng thái ban đầu;Bắt đầu bước vào quá trình lọc tiếp theo.

Đặc trưng

1: Lưu lượng lớn;khối lượng nhỏ;khu vực lọc lớn
2: Dòng chảy liên tục trong quá trình tự làm sạch và thoát nước thải, tiêu thụ ít nước và thời gian làm sạch ngắn.
3: Cụm phần tử lọc dễ dàng tháo rời, thay thế và bảo trì.
4: Thiết kế độc đáo của bàn chải làm sạch (có lò xo và điều chỉnh có thể thu vào; độc nhất)
5: Van nạp / van xả bằng tay, thiết bị ngừng hoạt động và nước thải bên trong có thể được xả bằng tay
